هنگام برخورد با یاتاقان های رانش لنت کج در تجهیزات صنعتی، تعویض لنت کج آسیب دیده یک وظیفه تعمیر و نگهداری حیاتی است. به عنوان تامین کننده معتبریاتاقان های تراست پد کج، من پیچیدگی های موجود در این فرآیند را درک می کنم. در این پست وبلاگ، من شما را از طریق مراحل تعویض موثر لنت کج شده در یک یاتاقان رانش لنت کج راهنمایی می کنم.
آشنایی با مبانی یاتاقانهای تراست پد کج
قبل از پرداختن به فرآیند تعویض، داشتن درک اولیه از یاتاقانهای رانش لنت کج ضروری است. این یاتاقان ها برای تحمل بارهای محوری در ماشین های دوار مانند توربین ها، پمپ ها و کمپرسورها طراحی شده اند. آنها از چند پد کج تشکیل شده اند که به صورت محیطی در اطراف یک یقه رانش قرار گرفته اند. لنتها آزادانه روی تکیهگاههای خود میچرخند، که به آنها اجازه میدهد تا با تغییر شرایط بار و سرعت تنظیم شوند و از روانکاری بهینه و کاهش اصطکاک اطمینان حاصل کنند.

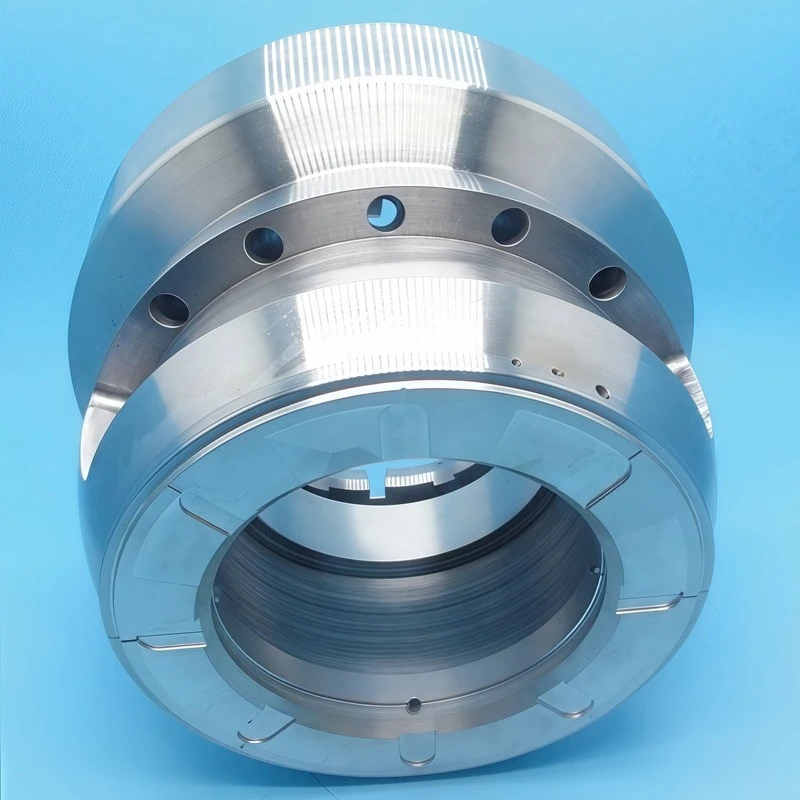

یکی از انواع رایج آن استیاتاقان فشاری پد، که دارای پدهایی است که روی پایه ها پشتیبانی می شوند. این طراحی ظرفیت حمل بار و پایداری عالی را فراهم می کند. جنبه مهم دیگر این استمونتاژ بلبرینگ تراست پد کجکه شامل تمام اجزایی است که با هم کار می کنند تا نیروی رانش محوری را پشتیبانی کنند.
مرحله 1: ابزار و تجهیزات ایمنی لازم را آماده کنید
اولین گام در تعویض لنت کج آسیب دیده جمع آوری تمام ابزار و تجهیزات ایمنی مورد نیاز است. به مجموعهای از آچارها در اندازههای مختلف، یک نشانگر صفحه برای اندازهگیری فاصله، یک دستگاه بالابر مانند بالابر یا جرثقیل در صورت بزرگ و سنگین بودن اجزای یاتاقان، یک پارچه تمیز برای پاک کردن سطوح و یک ظرف برای جمعآوری روغنهای روان کننده نیاز دارید.
ایمنی از اهمیت بالایی برخوردار است. از عینک ایمنی، دستکش و لباس محافظ مناسب استفاده کنید. مطمئن شوید که محل کار به خوبی تهویه می شود، به خصوص اگر با بلبرینگ های پر از روغن سر و کار دارید، زیرا بخار می تواند مضر باشد.
مرحله 2: تجهیزات را ایزوله کنید
قبل از شروع کار بر روی یاتاقان رانش پد کج، مطمئن شوید که تجهیزات کاملاً خاموش شده است. این شامل خاموش کردن منبع تغذیه ماشین آلات و قفل کردن تابلو برق برای جلوگیری از راه اندازی تصادفی است. همچنین باید هرگونه فشار در سیستم مانند فشار هیدرولیک یا پنوماتیک را کاهش دهید و روغن روان کننده را از محفظه یاتاقان تخلیه کنید. این روغن پس از فیلتراسیون مناسب قابل استفاده مجدد است، بنابراین مطمئن شوید که آن را در یک ظرف تمیز جمع آوری کنید.
مرحله 3: پوشش بدنه بلبرینگ را بردارید
پس از جداسازی تجهیزات، زمان برداشتن پوشش محفظه بلبرینگ است. از آچارهای مناسب برای شل کردن و جدا کردن پیچ های محکم کننده پوشش استفاده کنید. پیچ ها را در مکانی امن قرار دهید تا گم نشوند. به آرامی پوشش را با استفاده از دستگاه بالابر بلند کنید و مراقب باشید که به هیچ یک از اجزای داخلی آسیب نرسانید.
مرحله 4: پد کج شده آسیب دیده را شناسایی کنید
تمام لنت های کج شده در مجموعه بلبرینگ را بررسی کنید تا آسیب دیده را شناسایی کنید. به دنبال علائم ساییدگی مانند امتیاز، سوراخ شدن یا تغییر شکل بیش از حد باشید. همچنین می توانید از نشانگر شماره گیری برای اندازه گیری ضخامت هر پد استفاده کنید. تفاوت قابل توجهی در ضخامت در مقایسه با سایر لنت ها ممکن است نشان دهنده آسیب باشد.
مرحله 5: پد کج شده آسیب دیده را بردارید
برای برداشتن پد کج آسیب دیده، ابتدا هر گونه گیره یا پیچ و مهره نگهدارنده را که لنت را در جای خود نگه می دارد، بردارید. بسته به طراحی بلبرینگ، لنت ممکن است با پیچ های کوچک یا گیره های فنری محکم شود. هنگامی که عناصر نگهدارنده جدا شدند، لنت آسیب دیده را با دقت از محفظه یاتاقان خارج کنید. مراقب باشید در طول این فرآیند به سایر لنت ها یا تکیه گاه های پایه آسیب نرسانید.
مرحله 6: محفظه یاتاقان و سایر قطعات را تمیز کنید
پس از برداشتن لنت آسیب دیده، محفظه یاتاقان را به طور کامل تمیز کنید تا هرگونه زباله، کثیفی یا روغن روان کننده قدیمی پاک شود. از یک پارچه تمیز و یک حلال تمیز کننده مناسب استفاده کنید. به مناطقی که پد جدید نصب می شود توجه ویژه داشته باشید و از صاف بودن و عاری از هرگونه آلودگی اطمینان حاصل کنید.
همچنین تکیه گاه های پایه و سایر پدهای کج را تمیز کنید. این قطعات را از نظر هرگونه آسیب یا سایش بررسی کنید. اگر سایر قطعات آسیب دیدگی قابل توجهی داشته باشند، ممکن است نیاز به تعویض داشته باشند.
مرحله 7: پد شیب دار جدید را نصب کنید
پد کج جدید را با احتیاط در محفظه یاتاقان در موقعیت صحیح قرار دهید. مطمئن شوید که به خوبی روی تکیه گاه پایه قرار می گیرد. گیره ها یا پیچ های نگهدارنده را دوباره نصب کنید تا لنت را در جای خود محکم کنید. اطمینان حاصل کنید که پد آزاد است تا روی تکیه گاه خود بچرخد و هیچ تداخلی با پدهای دیگر وجود نداشته باشد.
مرحله 8: پاکسازی ها را بررسی کنید
پس از نصب پد شیب جدید، از نشانگر شماره گیری برای بررسی فاصله بین لنت ها و یقه رانش استفاده کنید. فاصله ها باید در محدوده تعیین شده توسط سازنده باشد. اگر فاصله ها درست نیست، ممکن است لازم باشد موقعیت پد را تنظیم کنید یا تکیه گاه پایه را شیار کنید.
مرحله 9: محفظه بلبرینگ را دوباره جمع کنید
هنگامی که لنت جدید نصب شد و فاصله ها بررسی شد، نوبت به مونتاژ مجدد محفظه یاتاقان می رسد. پوشش محفظه را با احتیاط روی مجموعه یاتاقان پایین بیاورید و سوراخهای پیچ را تراز کنید. پیچ ها را با گشتاور مشخص شده با استفاده از آچار گشتاور وارد کرده و سفت کنید. این تضمین می کند که محفظه به درستی آب بندی شده است و نشتی وجود ندارد.
مرحله 10: روغن روان کننده را دوباره پر کنید
محفظه یاتاقان را با روغن روان کننده مناسب دوباره پر کنید. حتما از نوع روغن و ویسکوزیته توصیه شده استفاده کنید. سطح روغن را با استفاده از شیشه دید یا میله اندازه گیری بررسی کنید. تجهیزات را راه اندازی کنید و عملکرد بلبرینگ را از نزدیک برای هرگونه نشانه ای از نویز، لرزش یا افزایش دما غیرعادی کنترل کنید.
نتیجه گیری
جایگزینی یک لنت کج آسیب دیده در یک یاتاقان رانش لنت کج شده یک کار تعمیر و نگهداری پیچیده اما ضروری است. با انجام دقیق این مراحل و استفاده از ابزار و تکنیک های مناسب، می توانید از تعویض موفقیت آمیز اطمینان حاصل کنید و عمر مفید بلبرینگ خود را افزایش دهید.
اگر به یاتاقان های رانش لنت کج با کیفیت بالا یا قطعات جایگزین نیاز دارید، ما شریک مورد اعتماد شما هستیم. طیف گسترده ای از محصولات ما، از جملهیاتاقان های رانش پدستالومجموعه های بلبرینگ تراست پد کجطراحی شده اند تا بالاترین استانداردهای عملکرد و قابلیت اطمینان را رعایت کنند. برای بحث در مورد نیازهای خاص و نیازهای تدارکاتی خود با ما تماس بگیرید.
